AUX-IN beim Cabasse mit 6Fach CD Wechsler.

  • Das Cabasse hat ab Werk einen Line Out und einen Aux in Anschluss. Nur war Renault zu faul diesen zu verwenden. Die Anschlüsse sind am Roten 30Pin Stecker der sich am Verstärkerteil /im Kofferraum befindet.


    Hier nun seine Anschlüsse:
    Pin 21 plus 12 Volt remute
    Pin 22 minus rechts Line Out
    Pin 23 plus rechts Line Out
    Pin 24 minus links Line Out
    Pin 25 plus links Line Out
    Pin 26 ist frei
    Pin 27 minus rechts Aux In
    Pin 28 plus rechts Aux In
    Pin 29 minus links Aux In
    Pin 30 plus links Aux In


    Man braucht Folgendes:
    2x diese Teile.
    [Blockierte Grafik: http://up.picr.de/12703295sm.jpg]
    [Blockierte Grafik: http://up.picr.de/12703299hu.jpg]
    Dann noch 2 weibliche Cinchanschlüsse für den Aux-In. Das Line-Out Cinchkabel hab ich mir selber gemacht. Es gibt von Sinuslive (kann man bei Conrad kaufen) eine 12m Rolle Cinchkabel welches man noch mit Steckern versehen muss.


    [Blockierte Grafik: http://up.picr.de/12703297pp.jpg]
    Den Steckereinsatz den ich mir gekauft habe muss man noch umpinen. Danach sollte er so aussehen.
    [Blockierte Grafik: http://up.picr.de/12703303co.jpg]


    [Blockierte Grafik: http://up.picr.de/12703299hu.jpg]
    Jetzt muss man nur noch alles miteinander verbinden.
    [Blockierte Grafik: http://up.picr.de/12703294lc.jpg]
    Der Line-Out funktioniert einwandfrei. Kein Rauschen oder sonstige Störgeräusche.
    Beim Aux-In bin ich mir noch nicht ganz schlüssig. Ich habe mein Handy (Nokia N8) als MP3Player angeschlossen und habe einen Brummton und Knackgeräusche gehört.

    Gruß Wolle
    Jetzt T5.2 Doka mit wechselaufbau
    und Megane II CC 2,016v Dynamic

    oder besser gesagt : Der Unterschied zwischen einem Mann und einem Jungen ist der Preis der Spielzeuge


    2 Mal editiert, zuletzt von Falscher_Fuffzger ()

  • dann müsstest du doch dieses System haben ???

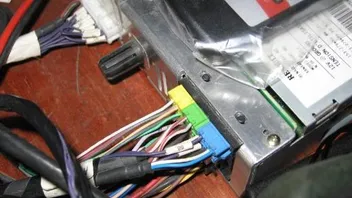

    sollte deine Radio von Hinten so aussehen ... einfach bei Conrad oder in der Bucht ein Aux In -Kabel kaufen (oder selbst zusammenlöten) und gut ist.


    Gib mal bitte bescheid wie dein system auf der Geräterückseite ausschaut.

    Bilder

    Gruß Wolle
    Jetzt T5.2 Doka mit wechselaufbau
    und Megane II CC 2,016v Dynamic

    oder besser gesagt : Der Unterschied zwischen einem Mann und einem Jungen ist der Preis der Spielzeuge


  • heute hab ich mich mal ein bisschen gespielt und siehe da es funktioniert :phat:


    zeitaufwand fürs löten ca. 1 stunde und für den einbau eine weitere..



    hier die beschriftung für die anschlüsse des stecker und des audio kabels



    der stecker wird einfach von dieser ansicht ganz rechts eingesteckt



    habe das kabel vom kofferraum unter der rücksitzbank in die mittelkonsole (mühsam) verlegt, dazu habe ich die gesammte konsole ausgebaut.



    im radiomenü muss man den aux eingang einschalten



    dann kann man z.B. einen ipod anschließen


    wie die 3,5mm klinke angschlossen ist findet man auf wikipedia




    mfg stefan

    /\
    \/
    Drive the change!
    :thumbup:


    Noch immer Renault-Fahrer :thumbup:
    Megane II GT PH2 2,0dci 150Ps :phat:

    Einmal editiert, zuletzt von laguna2_fink ()

  • Also hab Grad gegoogelt


    Der freie Platz ist richtig nur brauchst du einen gelben stecker


    PIN1 Audio masse Re
    PIN 2 Audio Signal Re plus
    PIN 3 Audio Signal li masse
    PIN 4 Audio Signal li plus
    PIN 5 masse
    PIN 6 Aktivierung Aux in (12volt anlegen)



    PIN 1 oben links
    PIN2 unten links
    PIN3 Mitte links
    PIN4 oben rechts
    PIN 5 unten rechts
    PIN 6 Mitte rechts


    Rechts bedeutet zum grünen Stecker hingewandt
    Links somit aussenseite




    Gesendet von meinem HTC One mit Tapatalk 4

    Gruß Wolle
    Jetzt T5.2 Doka mit wechselaufbau
    und Megane II CC 2,016v Dynamic

    oder besser gesagt : Der Unterschied zwischen einem Mann und einem Jungen ist der Preis der Spielzeuge


  • Such mal bei Conrad de
    Nach folgendem Artikel
    376278-62
    Nennt sich line out Adapter ist aber auch fürs carminat verwendbar als line in


    Gesendet von meinem HTC One mit Tapatalk 4

    Gruß Wolle
    Jetzt T5.2 Doka mit wechselaufbau
    und Megane II CC 2,016v Dynamic

    oder besser gesagt : Der Unterschied zwischen einem Mann und einem Jungen ist der Preis der Spielzeuge


  • So lange nicht mehr da gewesen.
    Habe bei Conrad geguckt. Da ist doch gar kein Platz für so einen Stecker. Würde eher Best.-Nr.: 376315 - 62 passen oder?





    [Blockierte Grafik: http://m.conrad.de/;m=is;f=jpg;h=250;k=cWzSHM17LEmm-yPTXFGruQ;q=70;w=250/it%3amanager/ObBbNk8Udcm1WgsZX8qVKA.jpg]
    [Blockierte Grafik: http://m.conrad.de/;m=is;f=jpg;h=250;k=FyrlF9oKTGRle3hSmNYCWA;q=70;w=250/it%3amanager/nwvT4_UxkGtrQkxVaC8PMQ.jpg]

    Renault Laguna 2 Ph. 2 // 1.9 dci Privilege // BJ 2006 // 130 PS // 125.000 km
